ВЧ разъемы N вилка
...
коаксиальный кабель RG142 B/U
коаксиальный кабель RG142 B/U

ВЧ разъемы N-вилка угловая обжимная для кабелей типа РК 50-7-35(311), LMR400, RG213/U

ВЧ N вилки кабельные отличаются способом посадки на кабель.Для монтажа в полевых условиях чаще применяются вилки,не требующие пайки центрального контакта.Для этого используются цанговая (plug-in) или обжимная (crimp)конструкции центрального контакта ВЧ разъема.Ниже предложены N вилки цанговой конструкции (plug-in)для кабелей РК 50-7-35,РК 50-7-311,РК 50-7-314, РК 50-7-317,RG213/U,RG214/U, LMR400.

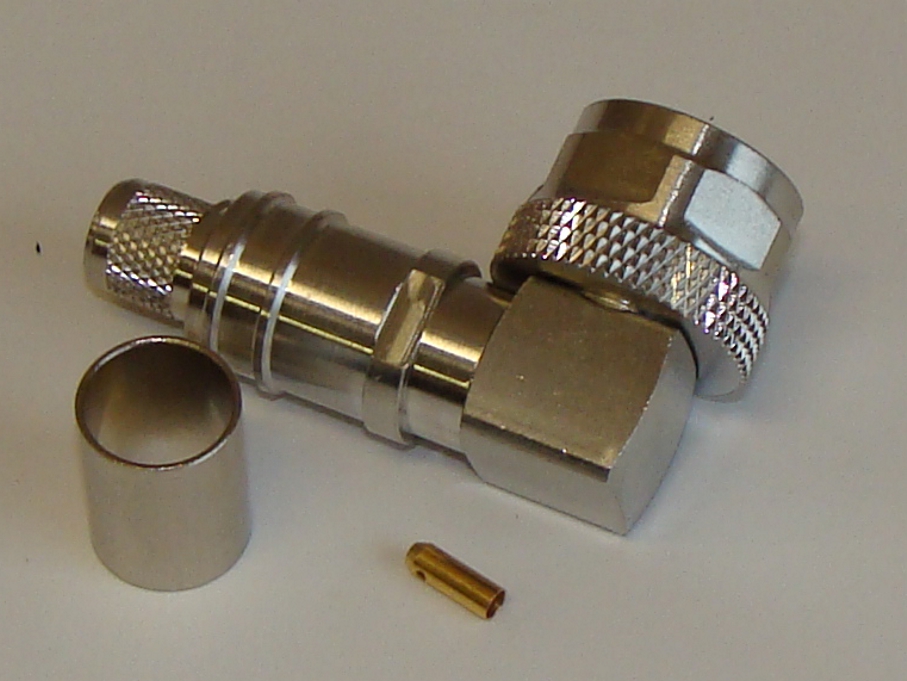

ВЧ разъем N вилка угловая N31ASF-9L400
ВЧ разъем N вилка угловая обжимная усиленной конструкции для кабеля типа LMR400
ВЧ разъем N вилка угловая усиленной конструкции для кабеля типа LMR400.Монтаж на кабель без пайки.
Диапазон частот- 8 ГГц
Импеданс-50 Ом
КСВ - 1,3
Центральный контакт-цанговый (plug-in)
Тип монтажа оплетки кабеля - обжимной (crimp)
Герметизация - термоусадочная трубка
Типы кабелей :РК50-7-35(36),LMR400,H1000 и другие аналогичные

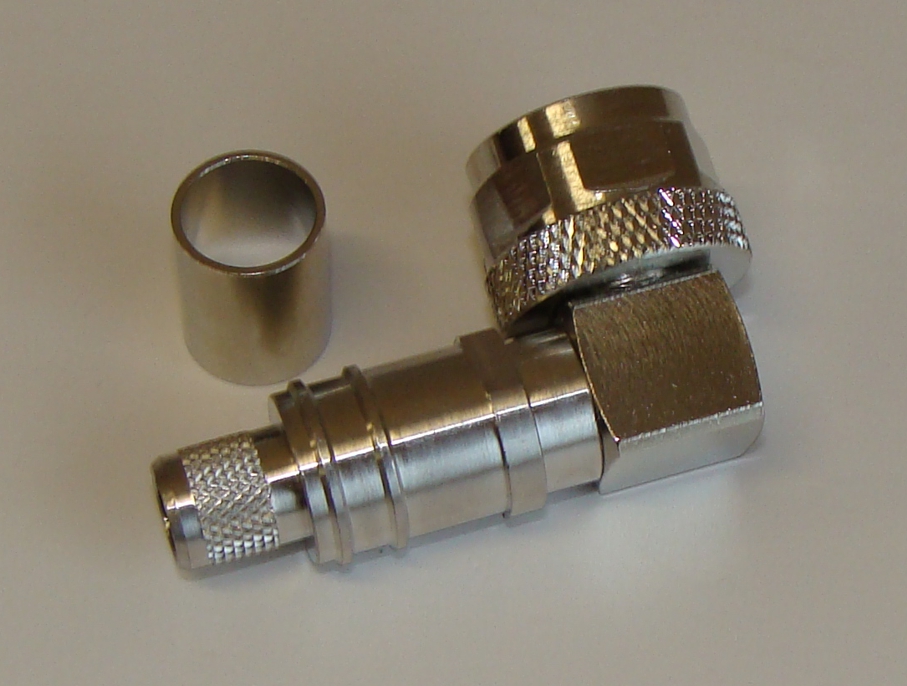

ВЧ разъем N вилка угловая N31ASF-9213
ВЧ разъем N вилка угловая прижимная усиленной конструкции для кабеля типа RG213/U
ВЧ разъем N вилка угловая,цанговая, усиленной конструкции для кабеля типа RG213/U
Диапазон частот- 3 ГГц
КСВ : 1,3 макс.
Импеданс-50 Ом
Центральный контакт-цанговый (plug-in)
Тип монтажа оплетки кабеля - прижимной (crimp)
Герметизация - термоусадочная трубка
Типы кабелей :РК50-7-11,RG213/U

ВЧ разъем N вилка N32SF-12RGE для фидера 1/2R
ВЧ разъем N вилка прижимная для кабеля РК 50-12-33(фидер 1/2"R)
ВЧ разъем N вилка N32SF-12RGE
N вилка прижимная для кабеля РК 50-12-33
Диапазон частот- 6 ГГц
Импеданс-50 Ом
КСВ - 1,1 макс 0-3 ГГц
- 1,3 макс 3-6 ГГц
Центральный контакт-цанговый (plug-in),покр.серебром
Корпус-латунь,покр.белая бронза
Гайка-латунь,покр.никель
Монтаж кабеля - прижимной сборный (clamp)
Герметизация - силикон прокладка + термоусадочная трубка

Типы кабелей :РК 50-12-33,LCF12-50J и другие аналогичные фидеры 1/2"R

Разъем N вилка N32SF-78RGE для фидера 7/8"R
ВЧ разъем N вилка прижимная для кабеля РК 50-22-37(фидер 7/8
ВЧ разъем N вилка N32SF-78RGE
N вилка прижимная для кабеля РК 50-22-37
Диапазон частот- 3 ГГц
Импеданс-50 Ом
КСВ - 1,15 макс
Центральный контакт-цанговый (plug-in),фосф.бронза,покр.серебром
Корпус-латунь,покр.белая бронза
Гайка-латунь,покр.никель
Монтаж кабеля - прижимной сборный (clamp)
Герметизация - силикон прокладка + термоусадочная трубка
Типы кабелей :РК 50-22-37,LCF78-50J и другие аналогичные фидеры 7/8"R

ВЧ разъем N вилка N31ASF-L400 для кабеля LMR400
ВЧ разъем N вилка обжимная цанговая для кабеля типа РК50-7-35(36), LMR400
ВЧ разъем N вилка обжимная усиленной конструкции для кабеля типа LMR400.Монтаж на кабель без пайки.
Диапазон частот - 8 ГГц
Импеданс-50 Ом
КСВ - 1,15
Центральный контакт-цанговый (plug-in)
Тип монтажа оплетки кабеля - обжимной (crimp)
Герметизация - термоусадочная трубка
Типы кабелей :РК50-7-35(36),LMR400,H1000 и другие аналогичные
